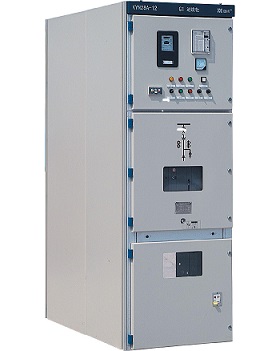

铠装移开式交流金属封闭开关设备（中置柜）
（KYN28A-12/1250-31.5）
KYN28A-12铠装移开式交流金属封闭开关设备它适用于三扣交流50Hz电力系统，用于接受和分配电能并对电路实行控制、保护及监测。新引进开发的大电流、高开断开关设备，也可做为高压发电机出口单独使用。
结构简介：
KYN28A-12型高压开关柜为金属封闭铠装型移开式户内开关柜，柜体用敷铝锌钢板弯制组合而成，全封闭型结构，柜内用薄钢板隔开四个室，螺栓连结，上部为母线室，中部为手车室，下部为电缆室，仪表及继电器安装在柜体上部前面的仪表室内，具有架空进出线及左右联络的功能。
手车由角钢和钢板焊接而成，分为断路器手车、电压互感器避雷器手车、电容器避雷器手车、所用变压器手车、隔离手车及接地手车等。手车上的面板就是柜门，门上部有观察窗及照明灯，并具有把手车锁定在工作位置、试验位置及断开位置的功能。
柜后上、下门装有连锁，只有在停电后手车抽出；接地开关接地后，才能打开后下门，再打开后上门。通电前，只有先关上后上门，再关上后下门，接地开关才能分闸，使手车能插入工作位置，防止误入带电间隔。
KYN28A-12/1250-31.5
检验标准（常规试验）：
GB/T 3906-2020《3.6kV—40.5kV交流金属封闭开关设备和控制设备》
GB/T 11022-2011《高压开关设备和控制设备标准的共用技术要求
主要技术参数
额定电压（kV） | 12 | 额定短路开断电流（kA） | 31.5 |
额定电流（A） | 1250 | 额定短路关合电流（kA） | 80 |
额定频率（Hz） | 50 | 防护等级 | IP4X |
额定短时耐受电流持续时间（S） | 4S | 机械寿命（次） | 断路器：10000 可移开部分：1000 |
额定短时耐受电流（主回路）（kA） | 31.5 | 回路电阻：µΩ | ≤150µΩ、≤60µΩ |
额定峰值耐受电流（主回路）（kA） | 80 | 额定操作电压：V/DC | 220 |
额定短时耐受电流（接地回路）（kA） | 27.3 | 合闸速度/分闸速度：m/s | 0.5-0.8/0.9-1.2 |
额定峰值耐受电流（接地回路）（kA） | 69.3 | 合闸时间/分闸时间：ms | 35-70/20-50 |
额定短时工频耐受电压（kV） | 42（干试） | 合闸极间不同期性/分闸极间不同期性：ms | ≤2 |
额定雷电冲击耐受电压（kV） | 75（干试） | 直流分量：% | DC：52 |
额定短时工频耐受电压（断口）（kV） | 48（干试） | ||
额定雷电冲击耐受电压（断口）（kV） | 85（干试） |
试验项目
序号 | 试验项目 | 具体试验参数 |
1 | 一般检查 | |
2 | 绝缘试验 | 2.1 工频电压试验：相间、相对地42kV 1min， 灭弧室断口、隔离断口48kV 1min，辅助控制回路2kV 1min 2.2雷电冲击电压试验：相间、相对地75kV，断口85kV |
3 | 主回路电阻测量 | ≤150µΩ |
4 | 温升试验 | 1250A×1.1=1375A |
5 | 机械试验 | 5.1 机械特性试验 5.2 机械操作试验 5.3 机械寿命试验：断路器/可移开部件：10000/1000次 |
6 | 防护等级验证试验 | 外壳IP4X，隔板活门遮蔽时隔室间及断路器室门打开时满足IP2X |
7 | 额定短时与峰值耐受电流试验 | 主回路 31.5kA（有效值）4S ； 80kA（峰值），0.3s 接地回路 27.3kA（有效值）2s ； 69.3kA（峰值），0.3s |
8 | 基本短路试验方式 T100s—T100a | 12kV；31.5kA；峰值：80kA；DC：52% |
